P+資料
P+ 系列憑借其可以實現多種高頻覆蓋模式的獨創性系統,全新定義緊湊型點聲源式音箱的性能標準,讓音箱的多用途性提升到新的高度。
概述
P8、P10、P12、 P15和P18 音箱融優美的造型與卓越的性能于一身,采用定制的同軸排布式 HF/LF 驅動單元,在整個頻率范圍內實現了完美的相位對齊、優異的清晰度以及順暢的響應。

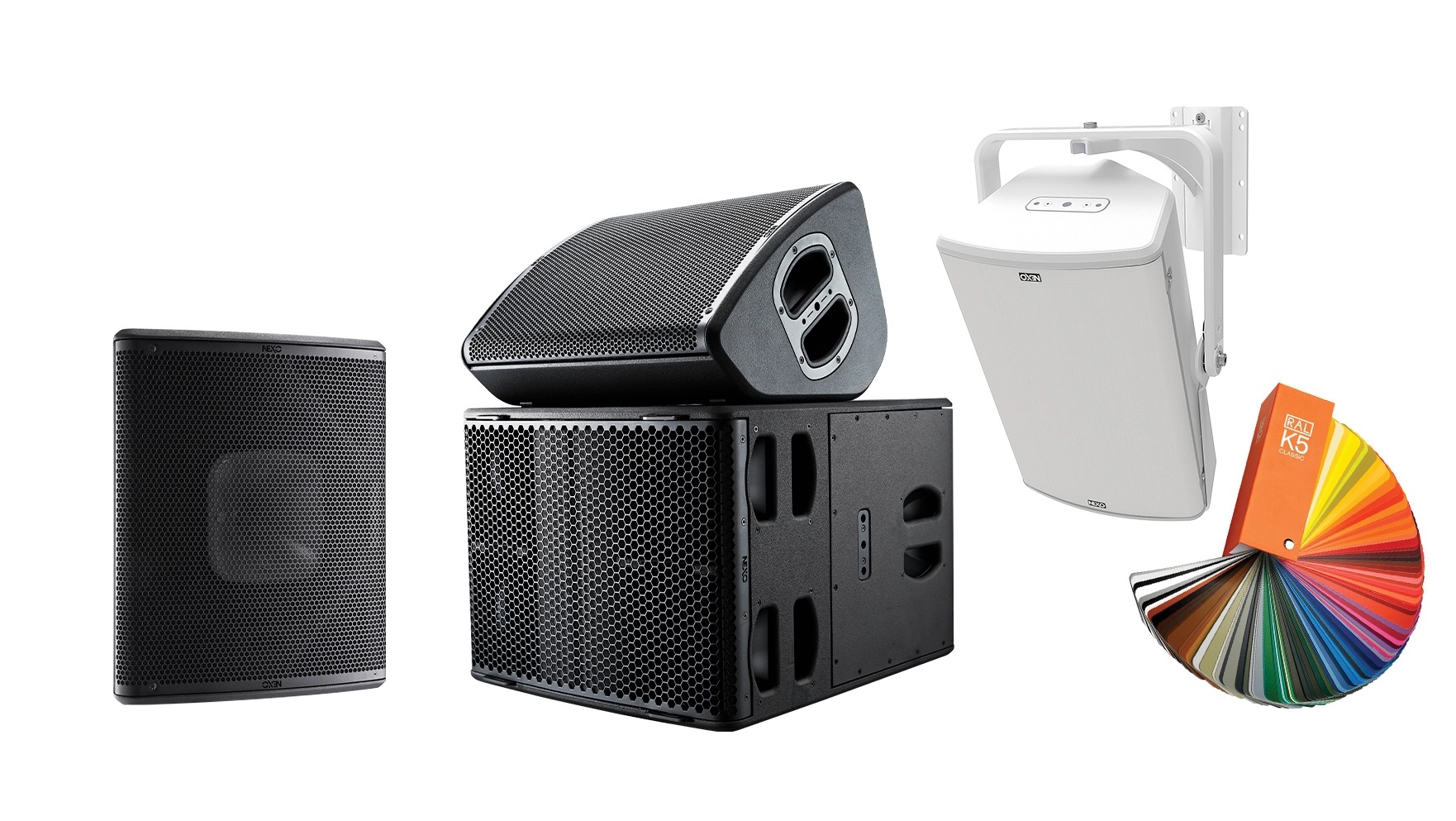

模塊
P8、P10、P12 、 P15和P18 音箱造型優美、小巧,可提供巡演版、安裝版和 TIS 版,分別采用了專門設計的 8 英寸、10 英寸、12 英寸、 15 英寸和18英寸低頻釹磁驅動單元,與高頻驅動單元同軸配置。L15 、 L18和L20 低音音箱是完美的搭檔,可應用在吊裝和桿式安裝中,并可用作電鼓音箱或 DJ 監聽音箱。安裝版可以指定使用定制 RAL 顏色。
P8
頻響@-6dB:66Hz 至 20kHz
峰值聲壓@1m:129dB峰值
工作電壓:40Vrms(105V峰值)
高頻擴散(根據不同號角板):100°x100°(標配)/110°x60°(110°x60°號角板)
分頻點:66 Hz , 85 Hz
標稱阻抗:8Ω
單元:單8寸同軸長沖程釹磁8Ω低頻單元 + 1.5寸8Ω高頻單元
推動方式:兩路全頻
接座(流動版):4個NL4,4針Speakon插座(每邊挽手一個+后背兩個)
接座(安裝版):1個固定安裝電纜接頭帶一條兩芯電纜
吊點:左右每邊一個通用安裝的螺紋嵌件 + 底部一個
物料:量身定制的波羅的海樺木和楊木膠合板
箱體色彩:黑色或白色涂料
前面板(流動版):Magnelis? 鋼質網面罩+背網
前面板(安裝版):抗紫外線隔音布面網
尺寸:423mm x 276mm x 250 mm
凈重:12 kg
工作溫度范圍:0°C – 40 °C
保存溫度范圍:-20°C – 60 °C
頻響@-6dB:63Hz 至 20kHz
峰值聲壓@1m:136dB峰值
工作電壓:50Vrms(105V峰值)
高頻擴散(根據不同號角板):100°x100°(標配)/110°x60°(110°x60°號角板)
分頻點:63 Hz , 85 Hz
標稱阻抗:8Ω
單元:單10寸同軸長沖程釹磁8Ω低頻單元 + 1.7寸8Ω高頻單元
推動方式:兩路全頻
接座(流動版):4個NL4,4針Speakon插座(每邊挽手一個+后背兩個)
接座(安裝版):1個固定安裝電纜接頭帶一條兩芯電纜
吊點:左右每邊一個通用安裝的螺紋嵌件 + 底部一個
物料:量身定制的波羅的海樺木和楊木膠合板
箱體色彩:黑色或白色涂料
前面板(流動版):Magnelis? 鋼質網面罩+背網
前面板(安裝版):抗紫外線隔音布面網
尺寸:497mm x 384mm x 274 mm
凈重:15 kg
工作溫度范圍:0°C – 40 °C
保存溫度范圍:-20°C – 60 °C
P10
P12
頻響@-6 dB:60Hz 至 20kHz
峰值聲壓@1m:138dB峰值(全頻)/140dB峰值(有源)
工作電壓:55Vrms(150V峰值)
高頻擴散(根據不同號角板):60°x60°(標配)/90°x40°(90°x40°號角板)/60°~100°x40°(PS號角板)
分頻點:60 Hz – 85 Hz
標稱阻抗:有源分頻:8Ω低頻+8Ω高頻/無源分頻:8Ω
單元:?jiǎn)?2寸同軸長沖程釹磁8Ω低頻單元 + 3寸8Ω高頻單元
推動方式(流動版):兩路全頻:(2+/2- P12) 或兩路有源分頻:(1+/1-低頻,2+/2-高頻)
推動方式(安裝版):兩路全頻
接座(流動版):4個NL4,4針Speakon插座(每邊挽手一個+后背兩個)
接座(安裝版):1個固定安裝電纜接頭帶一條兩芯電纜
吊點:左右每邊一個通用安裝的螺紋嵌件 + 底部一個
物料:量身定制的波羅的海樺木和楊木膠合板
箱體色彩:黑色或白色涂料
前面板(流動版):鋼質網面罩+背網
前面板(安裝版):隔音布面網
尺寸:531mm x 432mm x 317 mm
凈重:20 kg
工作溫度范圍:0°C – 40 °C
保存溫度范圍: -20°C – 60 °C
頻響@-6 dB:57Hz 至 20kHz
峰值聲壓@1m:139dB峰值(全頻)/141dB峰值(有源分頻)
工作電壓:55Vrms(180V峰值)
高頻擴散(根據不同號角板):60°x60°(標配)/90°x40°(90°x40°號角板)/50°~90°x40°(PS號角板)
分頻點:57 Hz, 85 Hz, 120Hz
標稱阻抗:有源分頻:8Ω低頻+8Ω高頻/無源分頻:8Ω
單元:?jiǎn)?5寸同軸長沖程釹磁8Ω低頻單元 + 3寸8Ω高頻單元
推動方式(流動版):兩路全頻:(2+/2- P15) 或兩路有源分頻:(1+/1-低頻,2+/2-高頻)
推動方式(安裝版):兩路全頻
接座(流動版):4個NL4,4針Speakon插座(每邊挽手一個+后背兩個)
接座(安裝版):1個固定安裝電纜接頭帶一條兩芯電纜
吊點:左右每邊一個通用安裝的螺紋嵌件 + 底部一個
物料:量身定制的波羅的海樺木和楊樹膠合板
箱體色彩:黑色或白色涂料
前面板(流動版):鋼質網面罩+背網
前面板(安裝版):隔音布面網
尺寸:600mm x 483mm x 352 mm
凈重:23kg
工作溫度范圍:0°C – 40 °C
保存溫度范圍:-20°C – 60 °C
推薦功放動方法:NXAMP4x2mk2 TD處理器:每通道2只P15
其它功放推動方法:NXAMP4x1mk2TD處理器(橋接):每通道2只P15
NXAMP4x4mk2 TD處理器:每通道4只P15

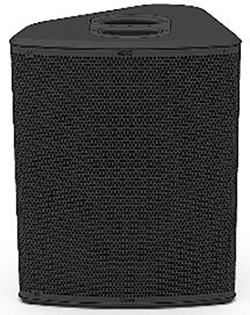

P15

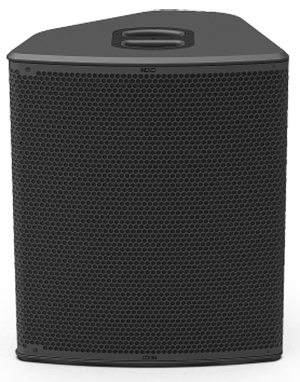

P18
頻響@-6 dB:50Hz 至 20kHz
靈敏度于1W@1m:107dB標稱值
峰值聲壓@1m:140dB峰值(全頻)/142dB峰值(有源分頻)
工作電壓:55Vrms(180V峰值)
高頻擴散(根據不同號角板):60°x60°(標配)/90°x40°(90°x40°號角板)/50°~90°x40°(PS號角板)
分頻點:50 Hz, 85 Hz, 120Hz
標稱阻抗:有源分頻:8Ω低頻+8Ω高頻/無源:8Ω
推薦功率要求:有源分頻:低頻1200-1900W+高頻600W無源分頻:1200-1900W
單元:?jiǎn)?8寸同軸長沖程釹磁8Ω低頻+4寸8Ω高頻單元
推動方式(流動與TIS版):兩路全頻:(2+/2- P18) 或可撥選兩路有源分頻:(1+/1-低頻,2+/2-高頻)
推動方式(安裝版):兩路全頻
接座(流動與TIS版):4個NL4,4針Speakon插座(每邊挽手一個+后背兩個)
接座(安裝版):1條兩芯電纜含封蓋
吊點:左右每邊一個通用安裝的螺紋嵌件 + 底部一個
物料:量身定制的波羅的海樺木和楊樹膠合板
箱體色彩:黑色或白色涂料
前面板(流動版):Magnelis? 鋼質網面罩+背網
前面板(安裝&TIS版):隔音布面網
尺寸:680mm x 579mm x 446mm
凈重:33kg
工作溫度范圍:0℃ – 40℃
保存溫度范圍:-20℃- 60℃
推薦功放動方法:NXAMP4x4mk2 TD處理器:每通道3只P18
其它功放推動方法:DTD處理器+DTDamp4x0.7(橋接):每通道1只P18
NXAMP4x1mk2 TD處理器(橋接):每通道2只P18
NXAMP4x2mk2 TD處理器:每通道1只P18
頻響@-6 dB:40Hz 至 120Hz
峰值聲壓@1m:139dB峰值
工作電壓:55Vrms(150V峰值)
分頻點:80 Hz 或 120 Hz
標稱阻抗:4Ω
單元:單15寸,4Ω長沖程釹磁推動器
接座:4個 NL4,Neutrik4針插座
吊點:箱體兩旁帶安裝應用的螺紋嵌件,及一個M20標準插柱插洞
物料:量身定制的波羅的海樺木和楊木膠合板
箱體色彩:黑或白色
前面板:鋼質面綱
尺寸:430mm x 550mm x 650mm
凈重:34kg
工作溫度范圍:0°C – 40 °C
保存溫度范圍:-20°C – 60 °C

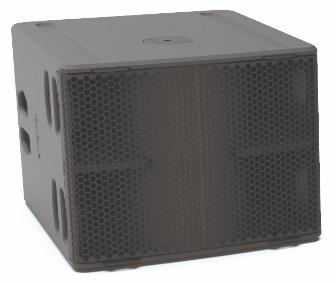

L15

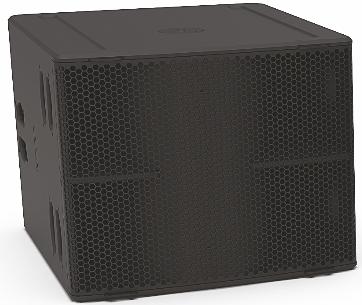

L18
頻響@-6 dB:32Hz 至 120Hz
峰值聲壓@1m:140dB峰值
工作電壓:80Vrms(180V峰值)
分頻點:60Hz. 80Hz 或 120Hz
標稱阻抗:4Ω
單元:?jiǎn)?8寸,4Ω長沖程銨磁推動器
接座:2個 NL4,Neutrik4針插座
吊點:箱體兩旁帶安裝應用的螺紋嵌件,及一個M20標準插柱插洞
物料:量身定制的羅的海樺木和楊木膠合板
箱體色彩:黑或白色
前面板:鋼質面綱
尺寸:559mm x 680mm x 775mm
凈重:50kg
工作溫度范圍:0°C – 40 °C
保存溫度范圍:-20°C – 60 °C
推薦功放動方法:NXAMP4x2mk2 TD處理器:每通道 1只L18
其它功放推動方法:NXAMP4x1mk2 TD處理器(橋接):每通道1只L18
NXAMP4x4mk2 TD處理器:每通道 2只L18
頻響@-6 dB:28Hz 至 120Hz
峰值聲壓@1m:141dB峰值
工作電壓:80Vrms(180V峰值)
分頻點:60Hz. 85Hz 或 120Hz
標稱阻抗:4Ω
單元:?jiǎn)?0寸,4Ω長沖程釹磁推動器
接座:2個 NL4,Neutrik4針插座
吊點:箱體兩旁帶安裝應用的螺紋嵌件,及一個M20標準插柱插洞
物料:量身定制的波羅的海樺木和楊木膠合板
箱體色彩:黑或白色
前面板:鋼質面綱
尺寸:594mm x 755mm x 905mm
凈重:59kg
工作溫度范圍:0℃- 40℃
保存溫度范圍:-20℃ – 60℃
推薦功放動方法:NXAMP4x4mk2 TD處理器:每通道2只L20
其它功放推動方法:NXAMP4x1mk2 TD處理器(橋接):每通道1只L20
NXAMP4x2mk2 TD處理器(橋接):每通道1只L20
L20
