ID資料
指向性控制是NEXO ID系列揚聲器卓越性能的關鍵所在。音柱、緊湊型和超緊湊型三種揚聲器具有相同的聲音特性,可以在最復雜的聲學環境中營造出攝人心魄、身臨其境的音質體驗。
概述
緊湊型ID24、超緊湊型ID14和ID84音柱揚聲器均提供巡演版和安裝版。ID24和ID84的安裝版支持IP54防護等級,適于戶外使用(ID14/IP55)。由于具有可變(ID24)、可選(ID14)和可切換(ID84)高頻覆蓋范圍和全系列附件,因此可在大多數固定和移動場所中使用ID系列??蛇x擇專用ID系列超低音音箱延長低頻響應。

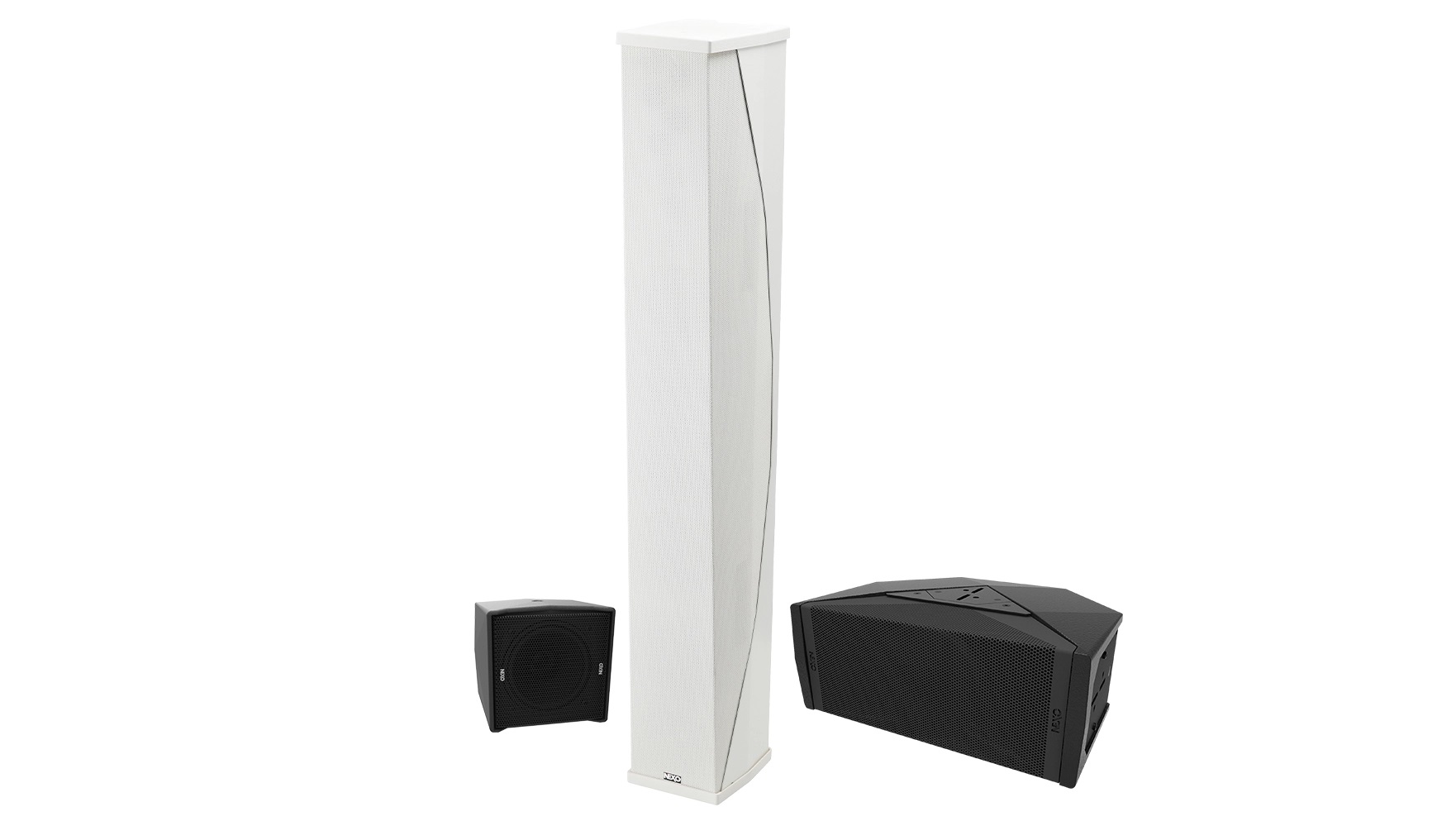

模塊
ID24緊湊型全頻揚聲器寬309mm,高132mm,前后長233mm,采用兩個4英寸驅動器,呈V形結構,并采用帶可旋轉喇叭的高頻壓縮驅動器。超緊湊型ID14寬130mm,高130mm,前后長120mm,采用單個同軸4英寸驅動器和1.4英寸釹高頻驅動器。ID84音柱揚聲器的高度為1米,采用8 x 4英寸驅動器和一組圓頂高頻揚聲器。此外,還提供專用ID S110、S210、S108和S312超低音音箱,以及ID84L低頻擴散音柱揚聲器。

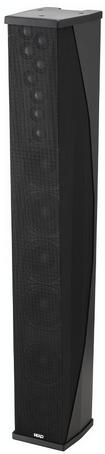

ID84全頻音箱
“頻響 @+/-6dB:90Hz-20kHz
靈敏度于1W/1m:105dB峰值 標稱聲壓
峰值聲壓(1m):135dB
垂直擴散:-0?/-10? (窄模式)或 +0? /-25?(寬模式)
水平擴散:100?
可選分頻點:90Hz 與 120Hz
標稱阻抗:4Ω
推動功放功率:650-1080W/4Ω
推動通道與方式:2路全頻
單元:低頻單元:8只4寸8Ω同軸長沖程銨金屬磁低頻
高頻單元:8只1寸8Ω高頻音圈,放置方式申辦專利中
窄/寬模式選擇:堅固防水嵌入式2路開關
接頭:T版:2只NL4插座(2+/2–)+1只整合隱藏NL4插座于底部
I版:?jiǎn)螚l密封式2芯接線
TIS版:2只NL4插座(2+/2–)+1只整合隱藏NL4插座于底部
吊掛點:背面2套M6-70mm槽插片+額外2只M6
箱體物料:鋁質箱體,面網與柵格為Magnelis?材質
表層上色處理:黑色(RAL9005)粉質箱體表面, 白色(RAL9016)粉質箱體表面,或任何自定RAL色彩
前面網罩:T版:Magnelis?前面罩
I版:防UV聲學性通透布料
TIS版:防UV聲學性通透布料
高x寬x深(尺寸):990mm x 150mm x 215mm
凈重:15Kg
工作溫度:0?C – 40?C
儲存溫度:-20?C – 60?C
IP防水:T版:IP2x
I版:IP54
TIS版:IP2x
頻響 @+/-6dB:90Hz-1.5kHz
靈敏度于1W/1m:102dB峰值 標稱聲壓
峰值聲壓(1m):132dB
垂直擴散:取決于ID84主模組的設置與組合
水平擴散:100?
可選分頻點:90Hz與120Hz
標稱阻抗:4Ω
推動功放功率:650-1080W/4Ω
推動通道與方式:單路
單元:低頻單元:8只4寸8Ω?同軸長沖程銨金屬磁低頻
接頭:T版:2只NL4插座(1+/1-)
I版:?jiǎn)螚l密封式2芯接
TIS版:2只NL4插座(1+/1-)
吊掛點:背面2套M6-70mm槽插片+額外2只M6
箱體物料:鋁質箱體,面網與柵格為Magnelis?材質
表層上色處理:黑色(RAL9005)粉質箱體表面, 白色(RAL9016)粉質箱體表面,或任何自定RAL色彩
前面網罩:T版:Magnelis?前面罩
I版:防UV聲學性通透布料
TIS版:防UV聲學性通透布料
高x寬x深(尺寸):990mm x 150mm x 163mm
凈重:14Kg
工作溫度:0?C – 40?C
儲存溫度:-20?C – 60?C
IP防水:T版:IP2x
I版:IP54
TIS版:IP2x

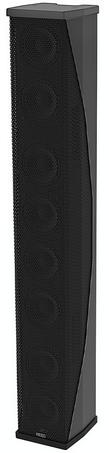

ID84L低頻音箱

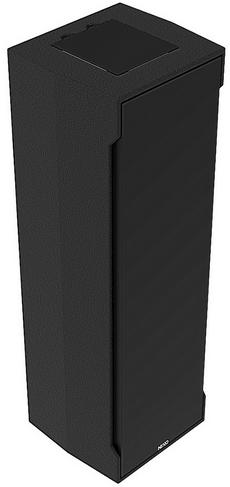

IDS312超低頻音箱
頻響 @+/-6dB:
靈敏度于1W/1m:105dB峰值 標稱聲壓
峰值聲壓(1m):138dB
可選分頻點:40-85Hz,40-120Hz,40-150Hz,63-120Hz,63-150Hz
標稱阻抗:2Ω
推動功放功率:1300-2100W/2Ω
單元:3只12寸6Ω同軸長沖程銨金屬磁超低頻單元
接頭:T版:2只NL4插座(1+/1–) +快速連接ID84組件
I版:?jiǎn)螚l密封式2芯接線
TIS版:2只NL4插座(1+/1–) +快速連接ID84組件
吊掛點:一對M6吊掛點把IDS312接立于專用底板
箱體物料:15mm波羅的海樺木
表層上色處理:(RAL9005)粉質箱體表面, 白色(RAL9016)粉質箱體表面,或任何自定RAL色彩
前面網罩:T版:Magnelis?前面罩
I版:防UV聲學性通透布料
TIS版:防UV聲學性通透布料
高x寬x深(尺寸):1160mm x 380mm x 350mm
凈重:31Kg
工作溫度:0?C – 40?C
儲存溫度:-20?C – 60?C
IP防水:T版:IP2x
I版:IP54
TIS版:IP2x
頻響:95Hz-20kHz+/-6dB
靈敏度于1W/1m:95dB 標稱聲壓
峰值聲壓(1m):116dB峰值
可選分頻點:120Hz與150Hz
高頻擴散(需選配):100°x100°或 90°x 140°
標稱阻抗:16Ω
推動功放功率:110-180W/16Ω(需220-360W/8Ω的功放)
推動通道與方式:2路全頻
單元:?jiǎn)沃?寸同軸長沖程釹金屬磁低頻+ 單只1.4寸音圈高頻
接頭(流動演出版):2個NL4儂佧4針插座(1+/1-:道通; 2+/2–:ID14)
接頭(固定安裝版):?jiǎn)螚l2芯接線
吊掛點:箱體每邊含1x M10給于專用’U’字架 +2x M6/73mm凹陷插片位于背面
箱體物料:聚氨酯
表層上色處理:黑色:聚氨酯箱體生噴砂白色:箱體上漆
前面網罩(流動演出版):Magnelis?前面罩含背網
前面網罩(固定安裝版):防UV聲學性通透布料配Magnelis?前面罩
工作溫度:0℃-40℃
處存溫度:-20℃-60℃
高x寬x深:130mm x130mm x120mm
凈重:1.7Kg
ID14全頻音箱

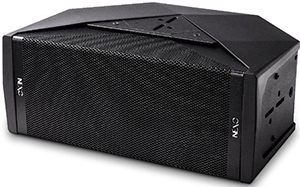

ID24全頻音箱
單元:低頻:2 x 4”釹金屬長沖程推動單元,
高頻:1 x 1”喉徑1/2寸喉徑釹金屬壓縮16Ω單元,
頻響 :95Hz – 20kHz ±6dB,
靈敏度 1W@1m(b) :100dB聲壓標稱值,
標稱峰值聲壓@1m(b) :126dB峰值,
高頻擴散 :60°x 60°水平(CCD),
高頻擴散 :90°x 40°水平(CCD),
高頻擴散 :120°x 40°水平(CCD),
高頻擴散 :120°x 60°水平(CCD),
標稱內阻 :16Ω,
體積(高x寬x深):132 x 309 x 233mm,
重量:5.2kg,
推薦功放:200 – 500W。
頻響:63 Hz to 150 Hz
靈敏度于1W/1m:95 dB 標稱聲壓 SPL Nominal
峰值聲壓水平(1m):122 dB 峰值Peak
分頻點:63-120 Hz, 63-150 Hz
標稱阻抗:8Ω
推動功放功率:350 – 550 Watts / 8 Ω
單元:?jiǎn)沃?寸,8Ω長沖程釹金屬磁低頻單元
高x寬x深:305 x307 x305mm
凈重:8Kg
箱體物料:芬蘭樺木層板
表層上色處理:箱體黑或白色上漆
安裝掛點:含2x M10縲絲座 +2xM6縲絲座
數碼處理器:DTDcontroller+DTDAMP4x0.7:每通道可推動2只IDS108
DTDcontroller+DTDAMP4x1.3:每通道可推動2只IDS108
數碼處理功放:NXAMP4x1mk2 Powered TDcontroller:每通道可推動3只IDS108
NXAMP4x2mk2 Powered TDcontroller:每通道可推動4只IDS108
NXAMP4x4mk2 Powered TDcontroller:每通道可推動4只IDS108

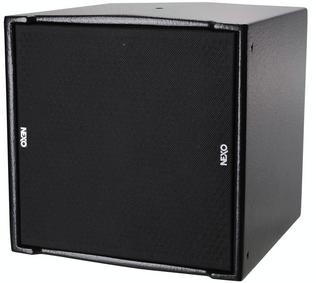

IDS108超低頻音箱

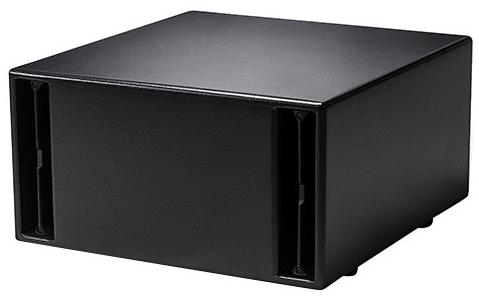

IDS110超低頻音箱
單元:1×10寸長沖程推動單元
體積(高x寬x深):285x525x550mm
重量:21kg
頻響范圍:43-130Hz+/-3dB
靈敏度1W@1m:聲壓標稱值97dB
峰值聲壓@1m:125dB峰值
分頻點:85Hz/120Hz
標稱阻抗:4Ω
推薦功率:400W-650W
單元:1×10″長沖程8Ω推動器
高x寬x深:285x525x550mm
凈重:21kg
造料:波羅的海樺木
表層上色處理:黑色涂層
吊掛點:4xM6螺紋座M20螺紋凹糟(只限巡演版本)
單元:2×10寸長沖程推動單元
體積(高x寬x深):285x1050x550mm
重量:36kg
頻響范圍:43-130Hz+/-3dB
靈敏度1W@1m:聲壓標稱值103dB
峰值聲壓@1m:131dB峰值
分頻點:85Hz/120Hz
標稱阻抗:2Ω
推薦功率:800W-1300W
單元:2×10″長沖程8Ω推動器
高x寬x深:285x1050x550mm
凈重:37kg
造料:波羅的海樺木
表層上色處理:黑色涂層
吊掛點:4xM6螺紋座M20螺紋凹糟(只限巡演版本)

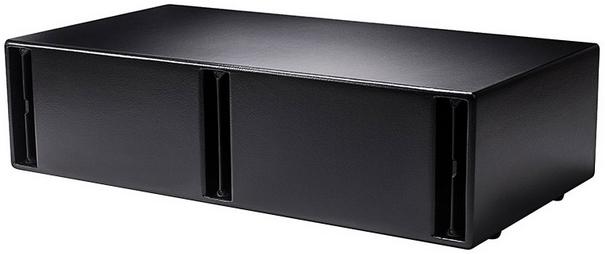

IDS210超低頻音箱
