GEO S12資料
固定安裝系統還是流動演出系統?垂直線陣還是水平線陣?GEO S12均能應用,為場地提供優雅的、符合人體工學的擴聲解決方案
概述
由GEO S12系列里兩款型號組合成先進的垂直線陣或水平線陣在全球享負盛名。還擴展了專用于體育場的ST版本。
模塊

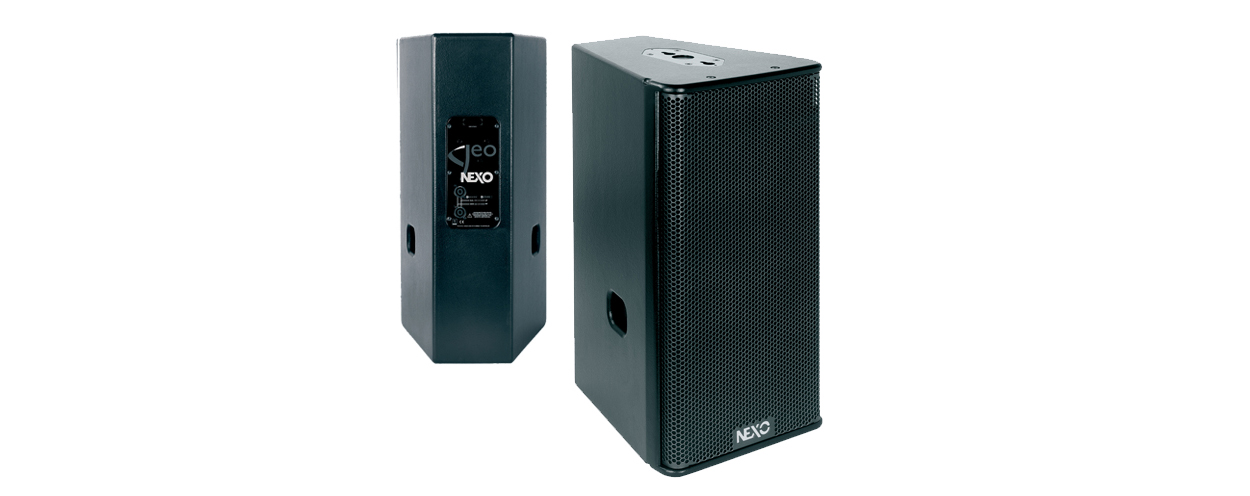

GEO S12包含GEO S1210(機柜后部有較淺的收窄)和GEO S1230(后部收窄更大,可提供更大的陣列角度),每個模塊都有特殊的“ST”長投射版本,適用于運動場

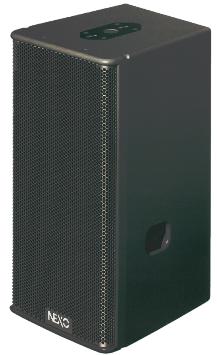

S1210線陣列音箱
單元:高頻: 1×3”音圈, 1.4”喉管16Ω高頻驅動器于5°雙曲線反射式波源中/低頻: 1×12”(30cm)長沖程釹磁16Ω驅動器
體積(高x寬x深):344x674x378mm (13 1/2”x 26 1/2”x 14 7/8”)未包括陣列組合配件吊掛時軸與軸之間高度:345mm (13 1/2”)
形狀:10°梯形
重量:28.05kg, 包括吊掛組合配件
頻響:53Hz–19kHz +/- 3dB
可用頻寬:50Hz–20kHz(@-6dB)
靈敏度:103dB SPL標稱值(1W@ 1m)
峰值聲壓@1m(c):由設置及數量決定
擴散角度:耦合面:由設置及數量決定; 非耦合面:可設定為80°或120°
分頻點:低-高頻:1.1kHz可設定有源或無源(需內設)
標準內阻:16Ω
推薦功放:GEOS12 3只并聯:高頻875-1550W/4Ω,低頻1750W-3100W/4Ω
GEOS12 4只并聯:高頻1000-1800W/4Ω,低頻2000W-3600W/4Ω
GEOS12 6只并聯:高頻1650-3000W/2Ω,低頻3300W-6000W/2Ω
單元:高頻: 1×3”音圈, 1.4”喉管16Ω高頻驅動器于5°雙曲線反射式波源中/低頻: 1×12”(30cm)長沖程釹磁16Ω驅動器
體積(高x寬x深): 344x674x378mm (13 1/2”x 26 1/2”x 14 7/8”)未包括陣列組合配件吊掛時軸與軸之間高度:345mm (13 1/2”)
形狀:30°梯形
重量:26.8kg, 包括吊掛組合配件
頻響:53Hz–19kHz +/- 3dB
可用頻寛:50Hz–20kHz(@-6dB)
靈敏度:103dB SPL標稱值(1W@ 1m)
峰值聲壓@1m(c):131-133dB峰值(使用500-900W RMS 功放)
擴散角度:耦合面:28.5°; 非耦合面:可設定為80°或120°
分頻點:低-高頻:1.1kHz可設定有源或無源(需內設)
標準內阻:16Ω
推薦功放:GEOS12 3只并聯:高頻875-1550W/4Ω,低頻1750W-3100W/4Ω
GEOS12 4只并聯:高頻1000-1800W/4Ω,低頻2000W-3600W/4Ω
GEOS12 6只并聯:高頻1650-3000W/2Ω,低頻3300W-6000W/2Ω

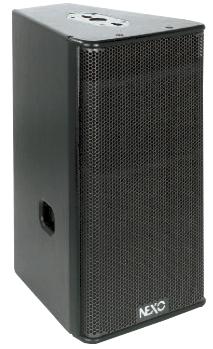

GEO S1230線陣列音箱

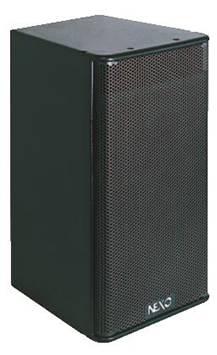

GEO S1210-ST線陣列音箱
單元:高頻: 1×3”音圈, 1.4”喉管16Ω高頻驅動器于5°雙曲線反射式波源中/低頻: 1×12”(30cm)長沖程釹磁16Ω驅動器
體積(高x寬x深):344x674x378mm (13 1/2”x 26 1/2”x 14 7/8”)未包括陣列組合配件吊掛時軸與軸之間高度:345mm (13 1/2”)
形狀:10°梯形
重量:28.05kg, 包括吊掛組合配件
頻響:53Hz–19kHz +/- 3dB
可用頻寬:50Hz–20kHz(@-6dB)
靈敏度:105dB SPL標稱值(1W@ 1m)
峰值聲壓@1m(c):由設置及數量決定
擴散角度:耦合面:由設置及數量決定; 非耦合面:可設定為80°或120°
分頻點:低-高頻:1.1kHz可設定有源或無源(需內設)
標準內阻:16Ω
推薦功放:GEOS12 3只并聯:高頻875-1550W/4Ω,低頻1750W-3100W/4Ω
GEOS12 4只并聯:高頻1000-1800W/4Ω,低頻2000W-3600W/4Ω
GEOS12 6只并聯:高頻1650-3000W/2Ω,低頻3300W-6000W/2Ω
頻響:95Hz-20kHz+/-6dB
靈敏度于1W/1m:95dB 標稱聲壓
峰值聲壓(1m):116dB峰值
可選分頻點:120Hz與150Hz
高頻擴散(需選配):100°x100°或 90°x 140°
標稱阻抗:16Ω
推動功放功率:110-180W/16Ω(需220-360W/8Ω的功放)
推動通道與方式:2路全頻
單元:單只4寸同軸長沖程釹金屬磁低頻+ 單只1.4寸音圈高頻
接頭(流動演出版):2個NL4儂佧4針插座(1+/1-:道通; 2+/2–:ID14)
接頭(固定安裝版):單條2芯接線
吊掛點:箱體每邊含1x M10給于專用’U’字架 +2x M6/73mm凹陷插片位于背面
箱體物料:聚氨酯
表層上色處理:黑色:聚氨酯箱體生噴砂白色:箱體上漆
前面網罩(流動演出版):Magnelis?前面罩含背網
前面網罩(固定安裝版):防UV聲學性通透布料配Magnelis?前面罩
工作溫度:0℃-40℃
處存溫度:-20℃-60℃
高x寬x深:130mm x130mm x120mm
凈重:1.7Kg

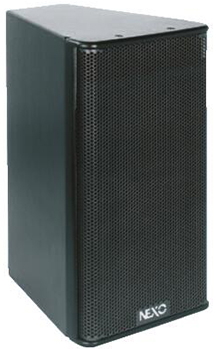

GEO S1230-ST線陣列音箱
